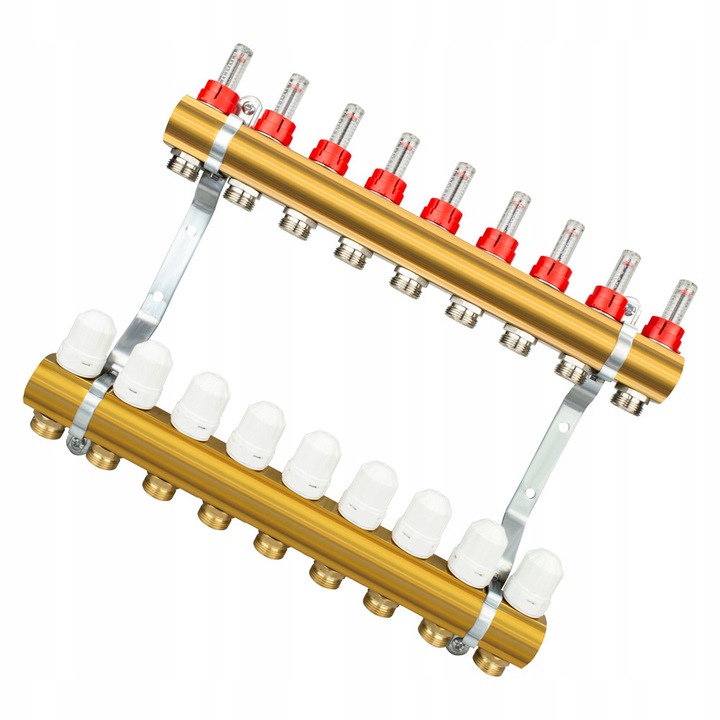

Mosadzný rozdeľovač ústredného kúrenia pre podlahové kúrenie 50 - vyzbrojený 9 okruhmi

Mosadzný rozdeľovač je nepostrádateľným prvkom zabezpečujúcim hladký chod každého systému podlahového kúrenia. Tento prvok je zodpovedný za reguláciu a priaznivé rozloženie teploty v miestnosti na jednotlivých slučkách. Vďaka použitiu termostatických ventilov a indikátorov prietoku umožňuje presné nastavenie prietoku média. Vďaka svojej robustnej konštrukcii vydrží rozdeľovač maximálny prevádzkový tlak až 6 barov a maximálna teplota až 70 ° C. Maximálna koncentrácia glykolu, proti ktorému je prvok odolný, je až 50%. To umožňuje náležitú ochranu vody v zariadení. Zariadenie pracuje s pohonmi M30x1,5.

Budova

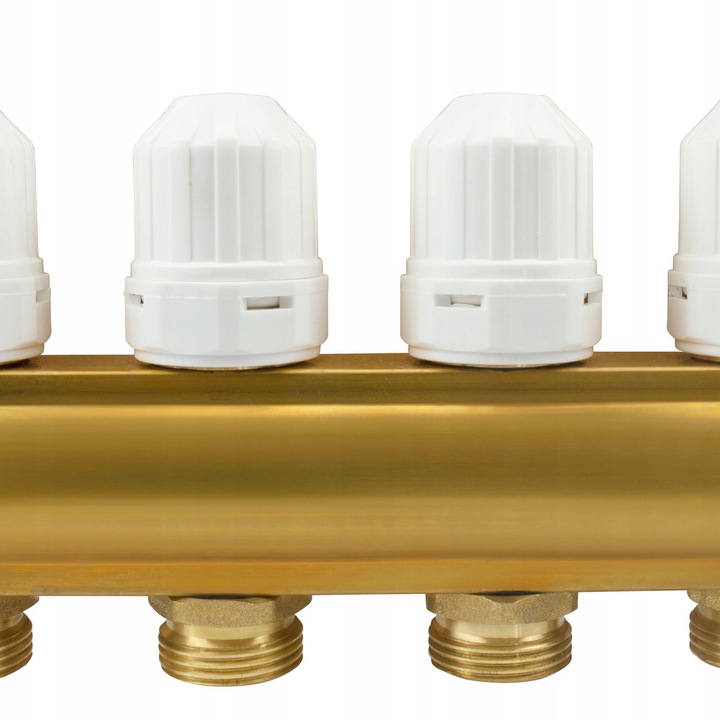

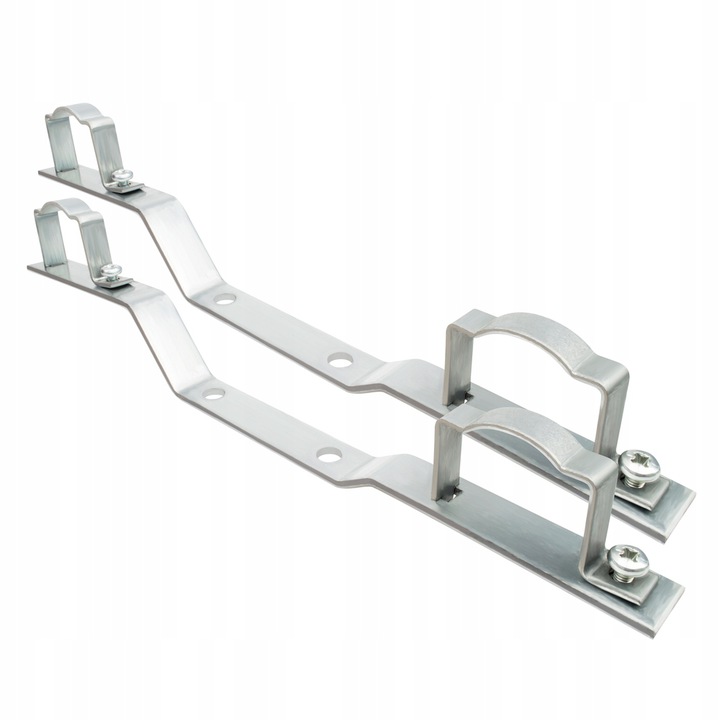

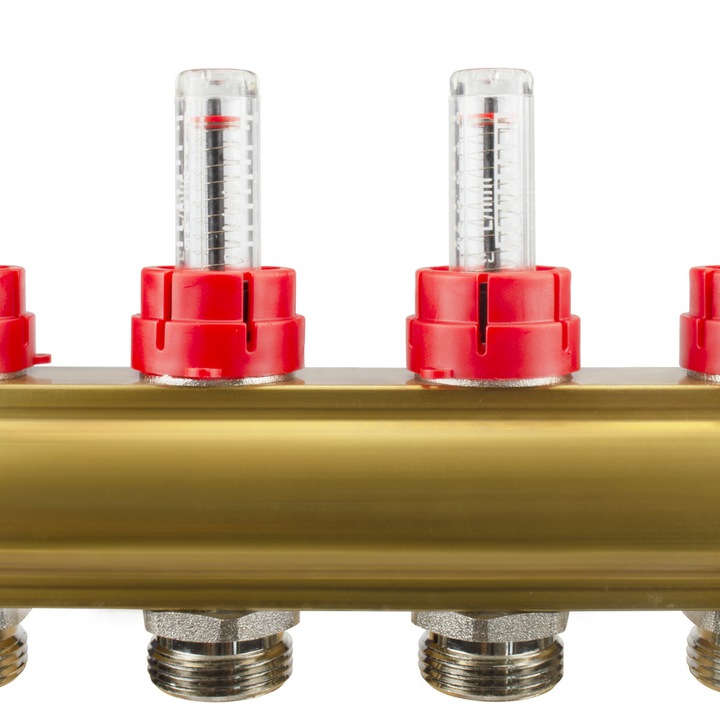

Rozdeľovač podlahového kúrenia má 2 mosadzné trámy dlhé 98 mm, ich vnútorný rozstup je 172 mm a vonkajší rozstup 253 mm. Produkt je vybavený redukčnými vsuvkami 1/2 x 3/4 palca a termostatickými vložkami, ktoré sú zodpovedné za reguláciu teploty. Mosadzný rozdeľovač je tiež vybavený potrebnými rotametrami, to znamená indikátormi prietoku kvapaliny, ako aj rukoväťou, vďaka ktorej bude konštrukcia zaistená pevne a stabilne.

zhromaždenie

Rozdeľovač je zostavený rýchlo a efektívne. Prvok by mal byť umiestnený v skrinke pod omietku a bezpečne ho priskrutkovať na 4 upevňovacie kolíky pomocou 6 mm skrutky. V ďalších krokoch pripojte napájací zdroj a vráťte sa k produktu, potom naplňte systém vykurovacím médiom a odvzdušnite to.

Technické špecifikácie

• Priemer výstupu lúča: 1 "
• Rozstup medzi tyčami: 177 mm
• Šírka lúča: 40 mm
• Výška lúča: 36 mm
• Materiál lúča: mosadz
• Materiál rukovätí: nehrdzavejúca oceľ
• Priemer pripojenia lúča: 1/2 "
• Rozstup medzi otvormi lúča: 50 mm
• Počet obvodov: 9 okruhov
• Dĺžka lúča: 450 mm
