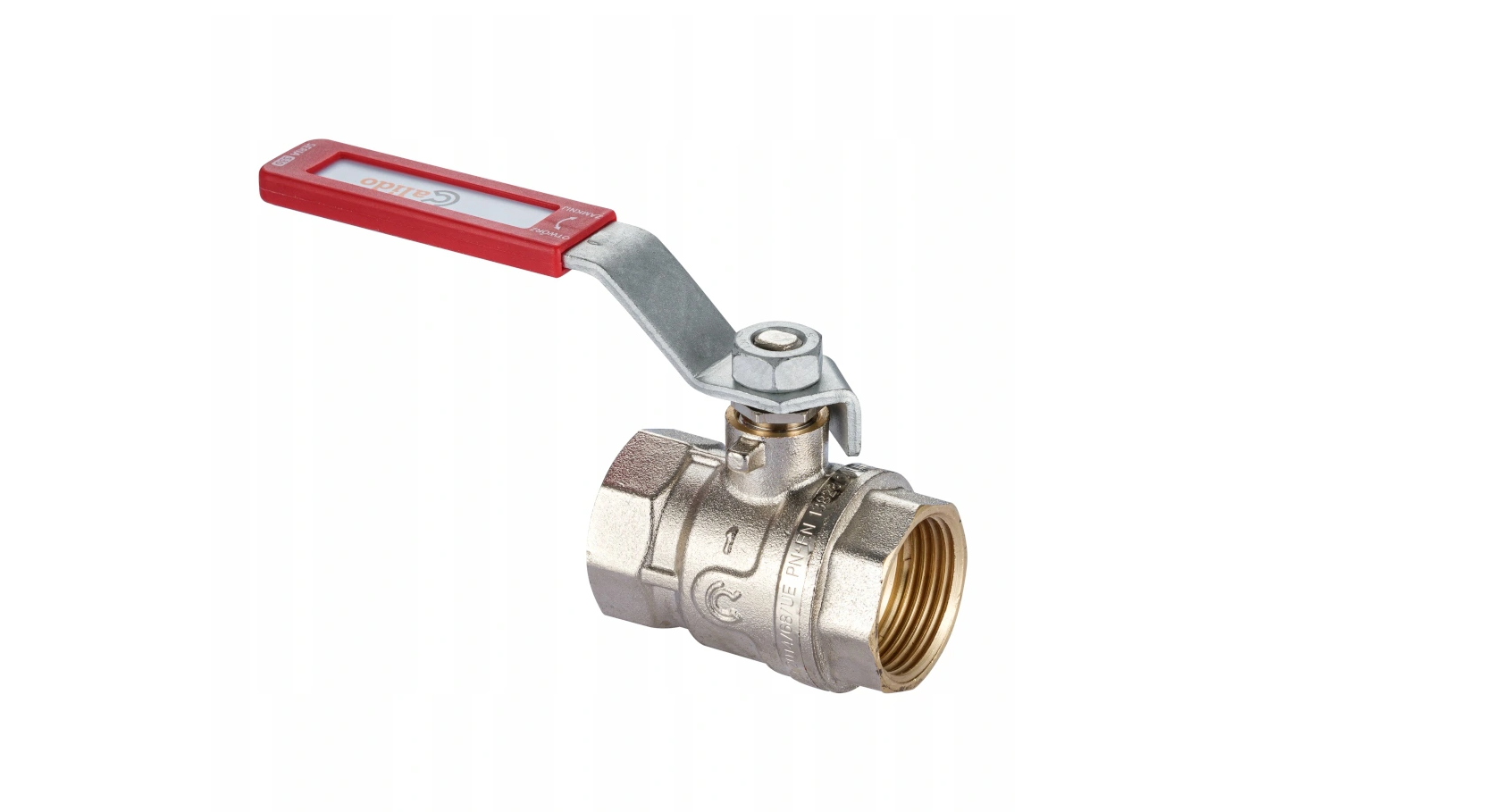

Guľový ventil 3/4 "F / F, s okennou pákou, s upchávkou, dynamické tesnenie, nikel

Použitie

CALIDO séria S30 je séria ručne ovládaných vodných guľových ventilov určených na inštaláciu do ústredného kúrenia, rozvodov pitnej vody, pneumatických a olejových systémov.

BEZPEČNOSTNÝ SYSTÉM:

Konštrukcia a inštalácia vretena zabraňujú jeho vytlačeniu z tela v dôsledku náhleho zvýšenia tlaku v zariadení.

ZAPOJENIA:

Závity podľa PN-EN-ISO 228/1.

TESNENIA:

Tesnosť (vnútorná guľa a vonkajšie vreteno) zaručujú tesnenia z PTFE.

Na zvýšenie bezpečnosti práce sú vretená ventilov vybavené dvojitým tesnením:

- na vrchu vretena bola použitá tradičná pasívna žľaza s možnosťou utesnenia maticou.

- na spodnej časti vretena sa používa moderné dynamické tesnenie, pri ktorom sa tesniaca sila zvyšuje so zvyšujúcim sa tlakom medzi guľou a telom. 100% ventilov je pneumaticky testovaných na tesnosť.

TECHNICKÉ DÁTA:

Teplotný rozsah: pre kvapaliny: -20 ° C (bez mrazu) až + 150 ° C

Rozsah tlaku: pre kvapaliny: do 30 bar

POHON:

Ventily sú vybavené oceľovými páčkami pokrytými antikoróznou vrstvou GEOMET® a plastovými krytkami. Na želanie sú k dispozícii s hliníkovou pákou „butterfly“, práškovou farbou. Konštrukcia karosérie a páky umožňuje podľa potreby zmeniť stranu pripevnenia páky.

OSVEDČENIA:

Hygienické osvedčenie č.HK / W / 0242/01/2015. Všetky ventily vyhovujú požiadavkám smernice 97/23 / ES Európskej únie - článok 3 bod 3. Certifikát pre ventily série CALIDO S30 vo veľkostiach od 1 1/2 "do 4". Ochranný certifikát pre úžitkový vzor č. 69947.

BUDOVA:

Všetky materiály použité pri výrobe ventilu sú schválené pre styk s pitnou vodou a roztokmi glykolu až do 40% koncentrácie.
